实验室拟态存储的项目需要通过LVS-NAT模式通过LVS服务器来区隔内外网的服务，所以安全防护的重心则落在了LVS服务器之上。笔者最终选择通过firewalld放行端口的方式来实现需求，由于firewall与传统Linux使用的iptable工具有不小的区别，接下来通过博客来记录一下firewalld的配置流程。

1.Firewall服务的简介：

firewalld提供了一个 动态管理的防火墙，用以支持不同网络区域的规则，分配对一个网络及其相关链接和界面一定程度的信任。它具备对 IPv4 和 IPv6 防火墙设置的支持。它支持以太网桥，并有分离运行时间和永久性配置选择。它还具备一个通向服务或者应用程序以直接增加防火墙规则的接口。

上述内容是来自RetHat官方文档的说明，看起来不知所云。所以笔者在这里简单介绍一下firewalld的定位与传统的iptable存在什么样的不同：

firewalld 提供的是动态的防火墙服务。配置的改变可以随时随地立刻执行，不再需要保存或者执行这些改变。而iptable的部分，每一个单独更改意味着要清除所有旧有的规则和从 里读取所有新的规则，相对来说firewalld的方式会更加灵活。

firewalld 提供了区域隔离的服务，重庆IT维护，也就是说类似于window之中的公共网络与内部网络的区别，可以通过不同的区域的配置对应的规则来实现不同的网络规则服务。通过区域规则的方式，可以让防火墙的工作更加的灵活。

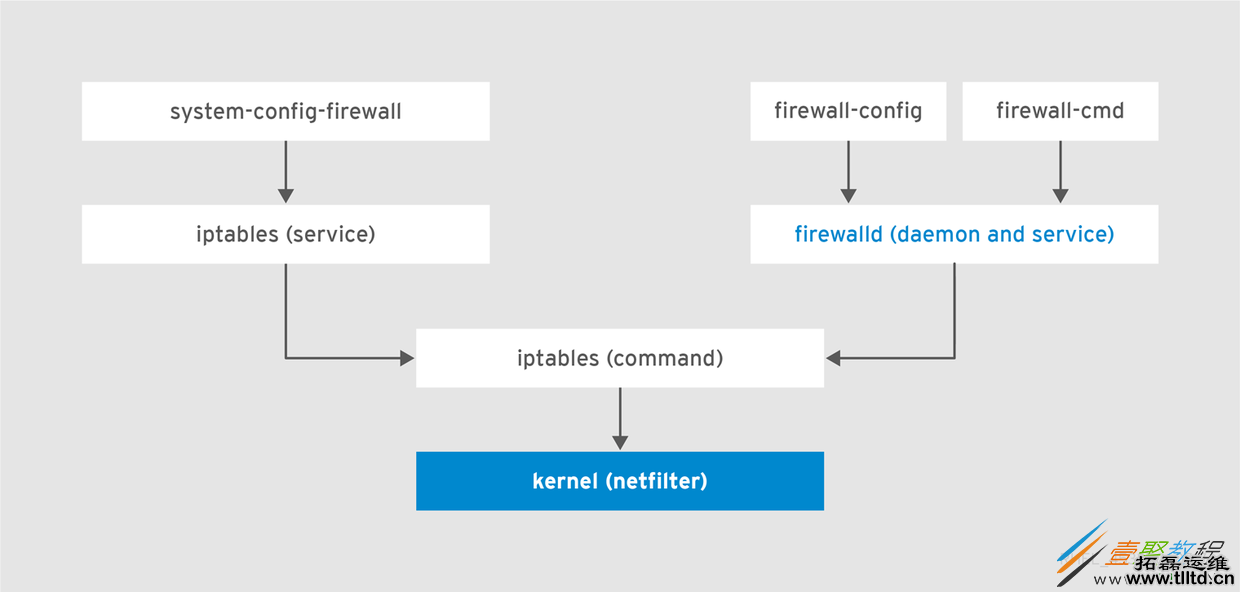

如图所示，firewalld的防火墙本质上是建立在原生的iptable防火墙之上的抽象层，通过定制规则的方式来利用iptable的功能，所以两个防火墙是上下级并行工作的关系,最终都需要落地到内核之中的netfilter来实现网络包的过滤，来简化防火墙的工作流程。（传统iptable的“四表五链”实在是有够复杂~~囧rz）

2.系统环境：

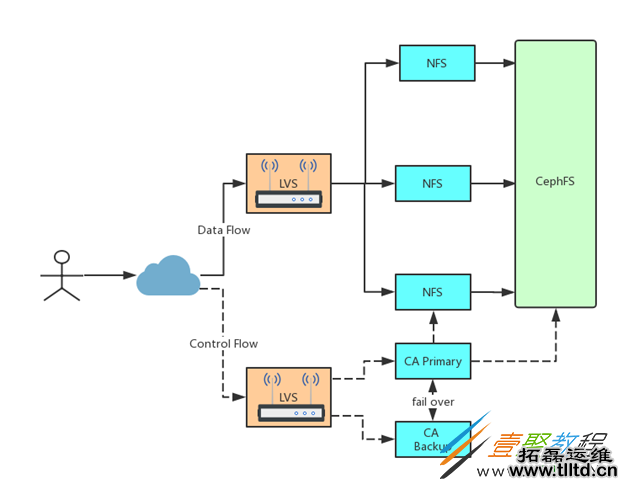

如下图所示,这里需要在LVS的服务器需要部署firewall的防火墙，这里笔者仅简要梳理一下一台LVS服务器的工作：

系统平台：Centos 7

LVS服务器: 双网卡

对外服务器:

在这里，外网地址之上需要开放的端口为10086端口，通过该端口进行转发。而内网地址之上并不设置限制，我们认为是安全的网络环境。

3.配置流程：

Firewalld的配置可通过三种方式：

一个图形化的用户接口的配置工具

一个命令行的用户接口的配置工具

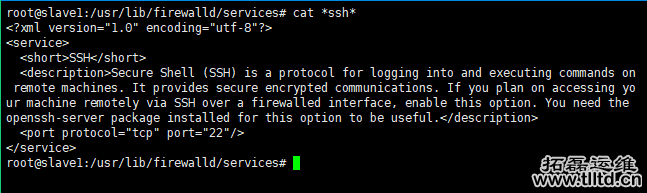

firewalld 的配置设定存储在/etc/firewalld/ 目录下的 xml 文件里。可以通过查看和编辑这些 xml 文件，来实现firewall的配置。

之后笔者的配置流程主要是基于firewall-cmd命令展开，首先启动firewall服务：

systemctl start firewalld.service //启动firewalld服务

接下来，开放外网网卡的对应的TCP端口，这里笔者选择public区域，也就是双网卡同时开放端口。

firewall-cmd --zone=public --add-port=10086/tcp --permanent

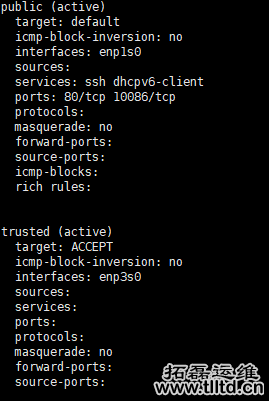

该命令的配置了public区域添加10086的端口，后续的参数--permannet则代表永久添加。也就是一次写入，后续重启之后依然生效。在firewall之中支持如下不同的区域区隔与过滤规则，之后不同的配置可以参考下面的内容：

区域

drop: 丢弃所有进入的包，而不给出任何响应
block: 拒绝所有外部发起的连接，允许内部发起的连接
public: 允许指定的进入连接
external: 同上，对伪装的进入连接，一般用于路由转发
dmz: 允许受限制的进入连接
work: 允许受信任的计算机被限制的进入连接，类似 workgroup
home: 同上，类似 homegroup
internal: 同上，范围针对所有互联网用户
trusted: 信任所有连接

过滤规则

source: 根据源地址过滤
interface: 根据网卡过滤
service: 根据服务名过滤
port: 根据端口过滤
icmp-block: icmp 报文过滤，按照 icmp 类型配置
masquerade: ip 地址伪装
forward-port: 端口转发
rule: 自定义规则

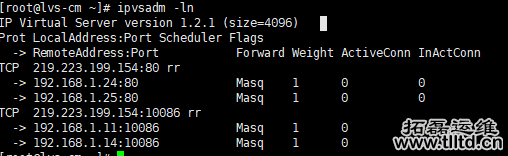

之后通过LVS配置好下图是通过ipvsadm配置好的转发机制：

通过外网尝试连接外网的ip地址，219.223.199.154:10086，发现并无法联通后端服务器的服务，也就是运行在192.168.1.11与192.168.1.14的服务器。
